Horizontalbohrtechnik
Bohrtechnik - Großes erreichen – in kurzer Zeit
Mit der Horizontalbohrtechnik von Max Wild können Sie Aufträge wirtschaftlicher abwickeln als mit konventionellen Methoden wie zum Beispiel der offenen Bauweise oder anderen Verlegetechniken. Mit verlaufsgesteuerten Horizontalbohranlagen verlegen unsere Spezialisten für Sie unterirdisch Leitungen für Öl, Gas, Wasser, Abwasser, Strom oder Telekommunikation – zielgenau, schnell und umweltschonend. Straßenaufbruch und Aushubarbeiten fallen weg, der Grundwasserspiegel wird nicht beeinträchtigt.

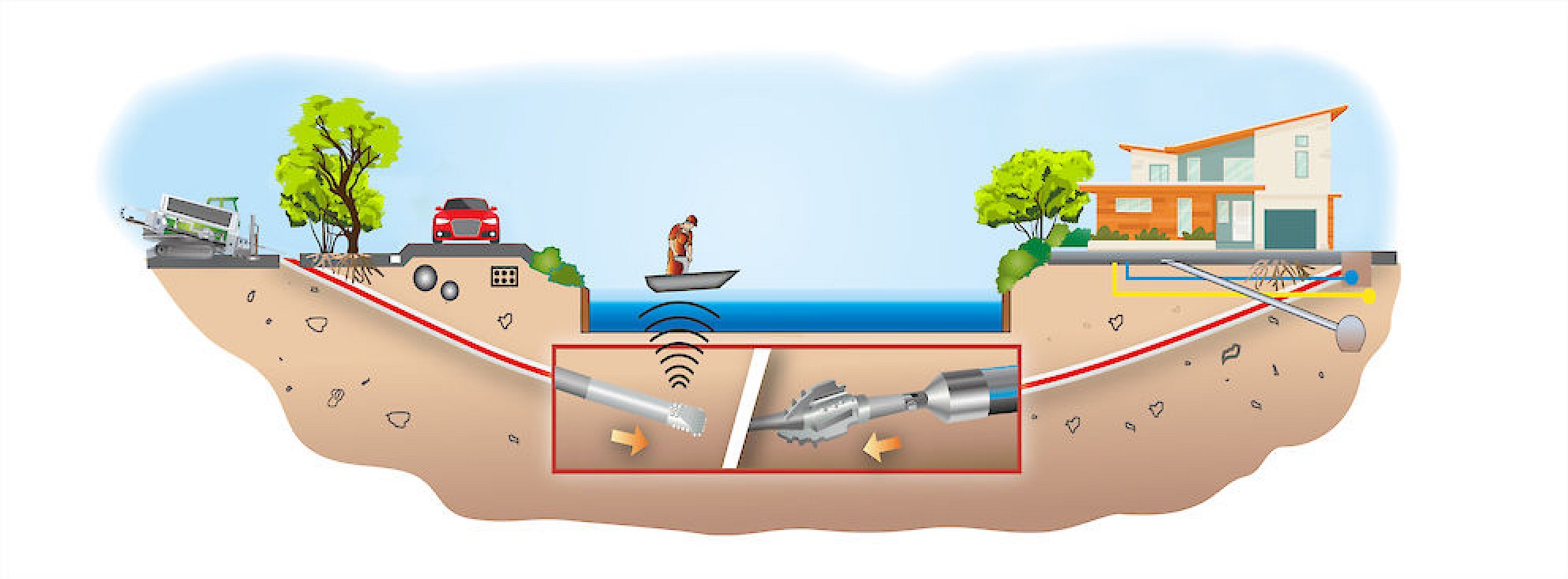

Und so läuft die gesteuerte Horizontalbohrung ab:
Am Anfang steht die so genannte Pilotbohrung. Hier strebt der Bohrkopf auf einer genau berechneten Route durch das Erdreich. Die Ortung erfolgt über eine spezielle Sonde. So können bestehende Leitungen, Baumwurzeln oder andere Hindernisse gezielt umfahren werden. Im nächsten Arbeitsschritt, der Räumung, wird das Bohrloch auf den benötigten Durchmesser aufgeweitet. Letzter Arbeitsschritt bei der gesteuerten Horizontalbohrung ist schließlich das Einziehen der Leitungen.
Dank neuester Technik und dem über Jahre gewachsenen Know-how der Max-Wild-Profis lassen sich Horizontalbohraufträge für Sie innerhalb weniger Tage komplett abwickeln.
Unsere Leistungen:
- Kleinbohrtechnik
- Großbohrtechnik
- Felsbohrtechnik (Felsbohranlage mit speziellem Doppelbohrgestänge)
- Unterqueren sensibler Bereiche (z. B. Naturschutzgebiete)
- Verschiedene Bohrgeräte von 4 t bis 28 t

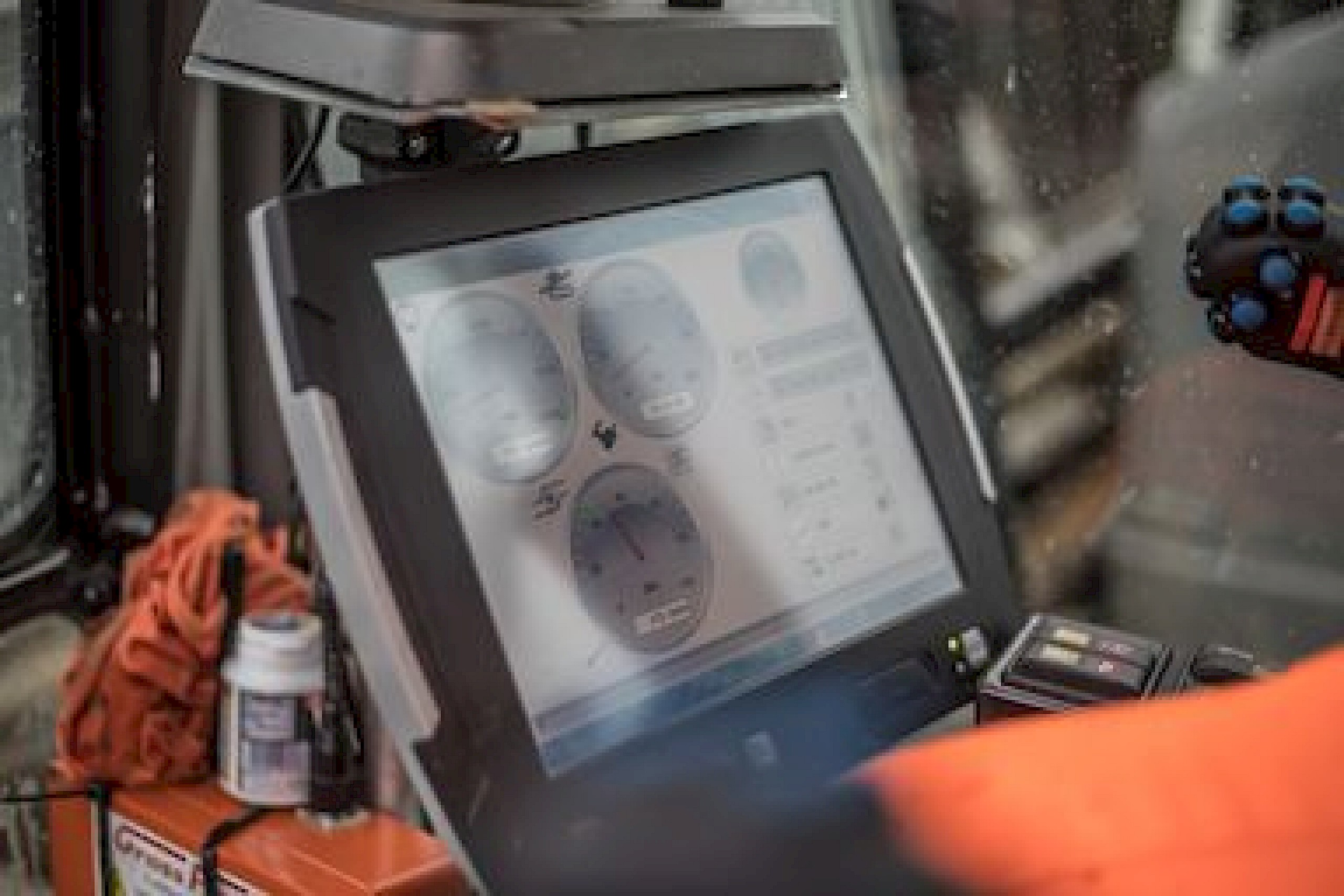

- Automatische Bohrdatenerfassung
Auf einen Blick
Bohrgeräte

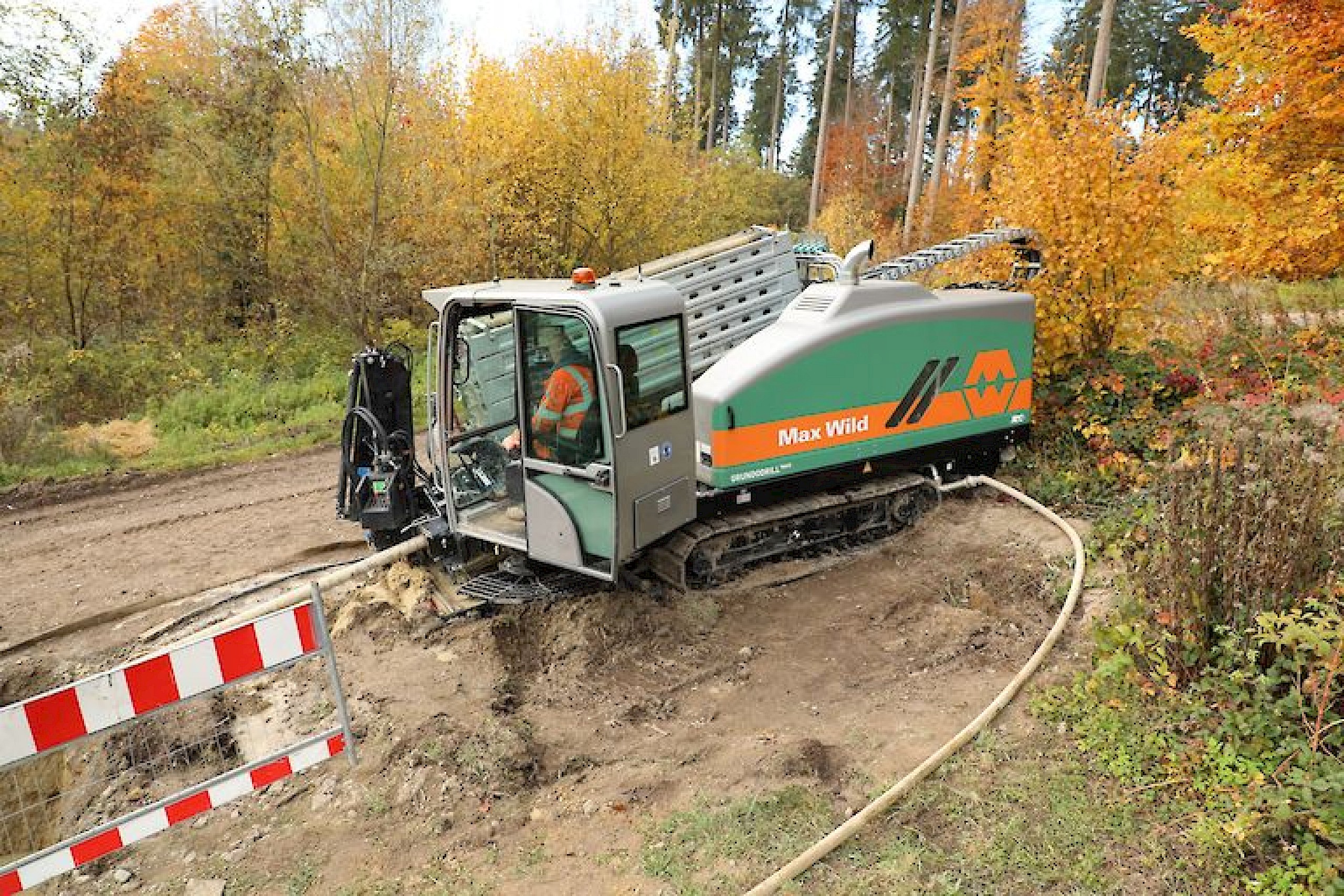

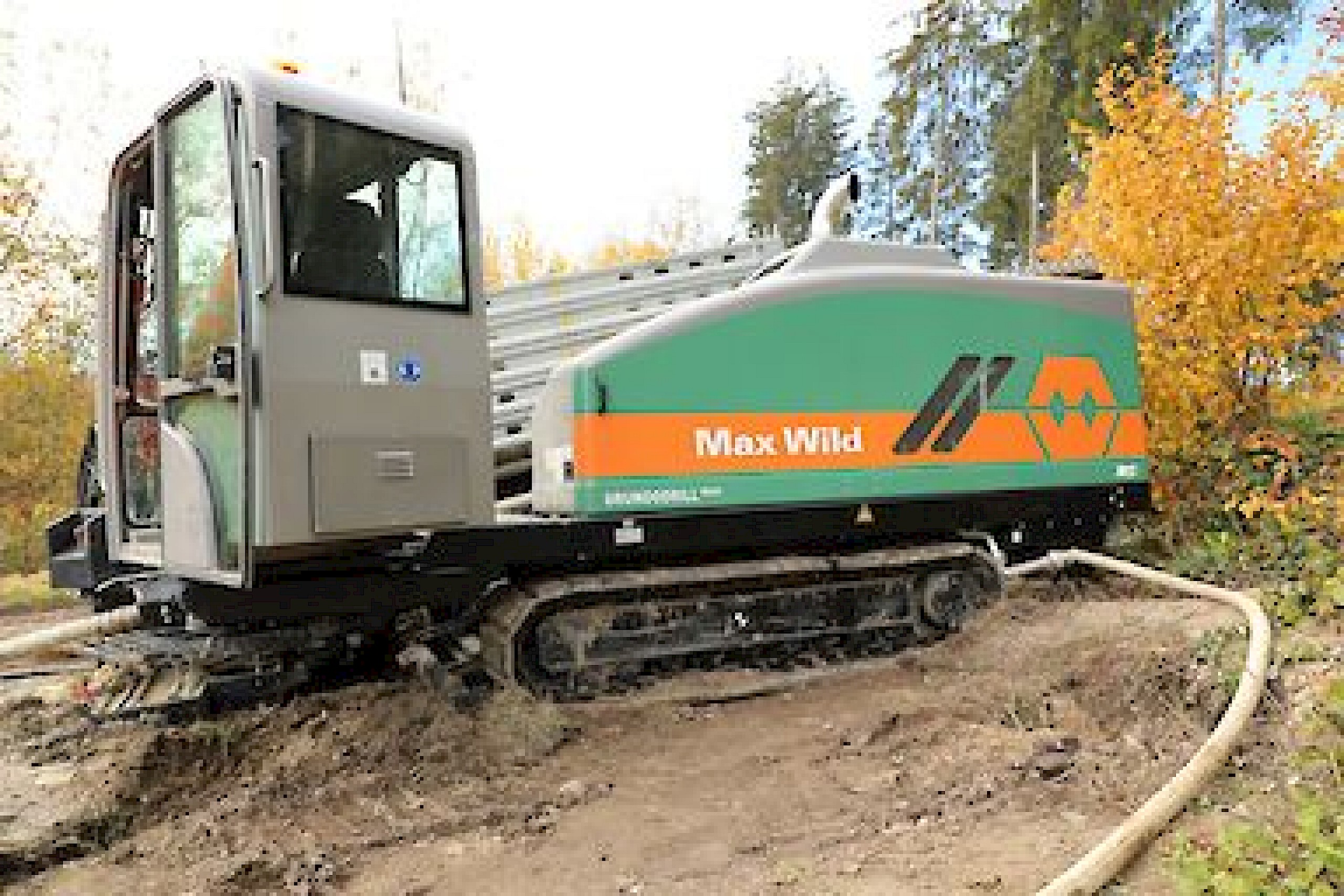

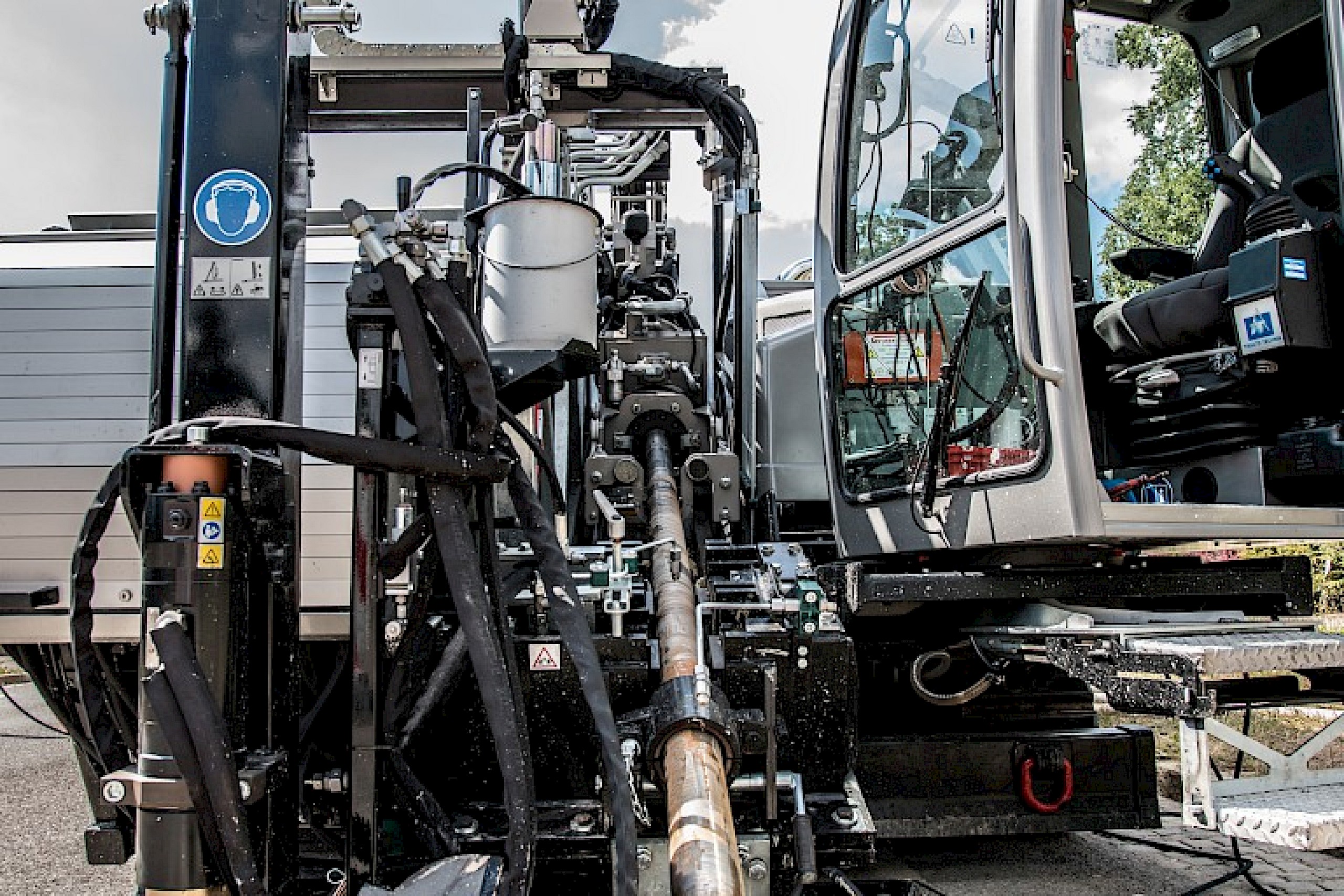

28 Tonnen Bohrgerät
Leistung in der Übersicht
Unser moderner Maschinenpark garantiert Ihnen die zuverlässige und exakte Ausführung Ihrer Aufträge. Wir investieren laufend in neueste Technologien.
Dank des geringen Gewichts von nur 18 Tonnen und der kompakten Bauweise von 6,50 x 2,50 Metern können wir unsere 28-Tonnen-Bohrgeräte absolut flexibel einsetzen. Mit ihnen können wir für Sie Bohrungen mit bis zu 600 Meter Länge und 600 Millimeter Durchmesser realisieren.
| Merkmal | Wert |
|---|---|
| Reichweite | 600 m |
| max. ∅ bis | 600 mm |
| Zug- und Schubkraft | 28 t |
| Bohrradius | 12.000 Nm |
| Drehmoment | 12.000 Nm |
| Gewicht | 18 t |
| Maße | 6,50 x 2,50 m |

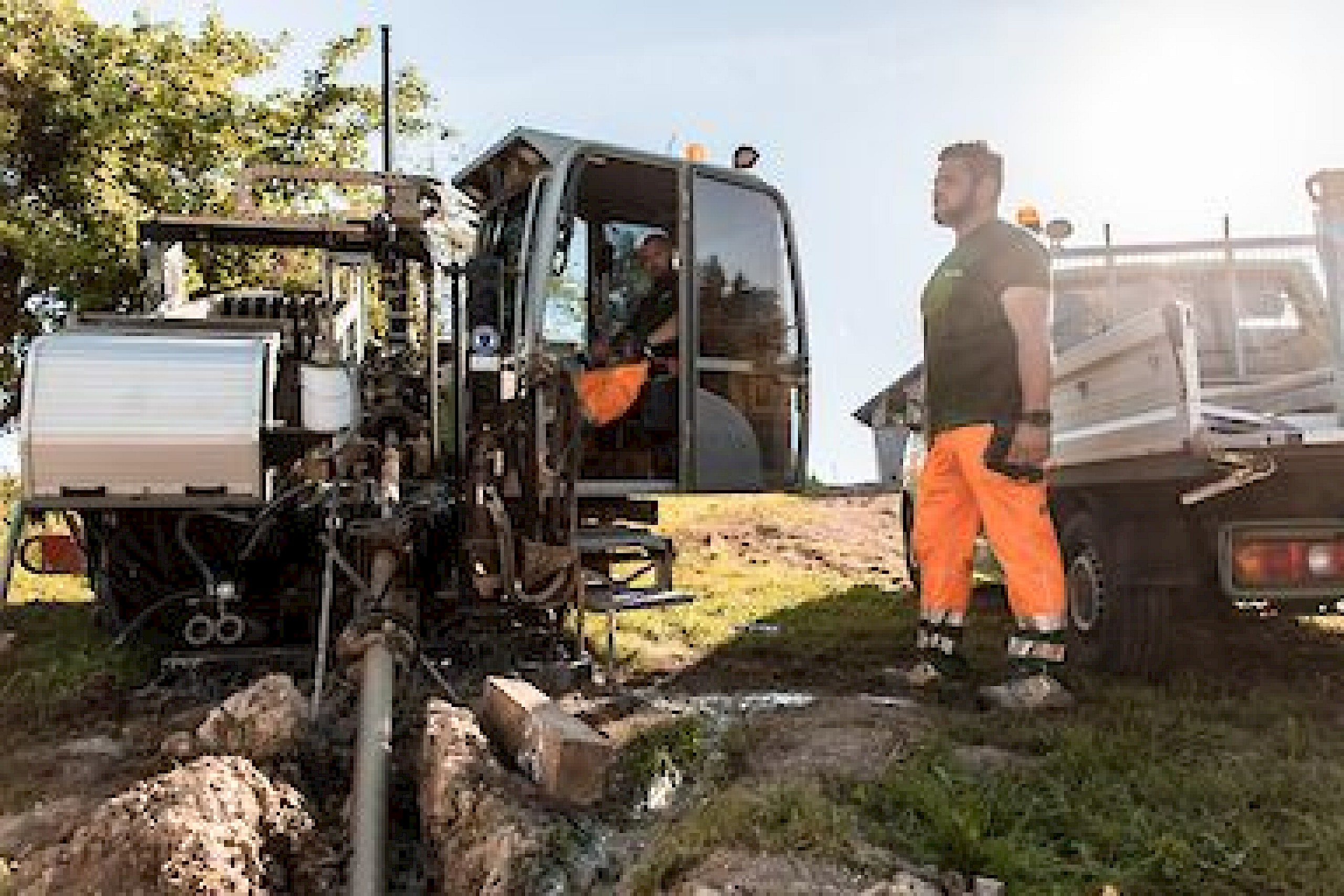

18 Tonnen Bohrgeräte
Daten & Fakten
| Merkmal | Wert |
|---|---|
| Reichweite | 400 m |
| max. ∅ bis | 450 mm |
| Zug- und Schubkraft | 18 t |
| Bohrradius | 55 m |
| Drehmoment | 7.500 Nm |
| Gewicht | 15,20 t |
| Maße | 6,70 x 2,30 m |

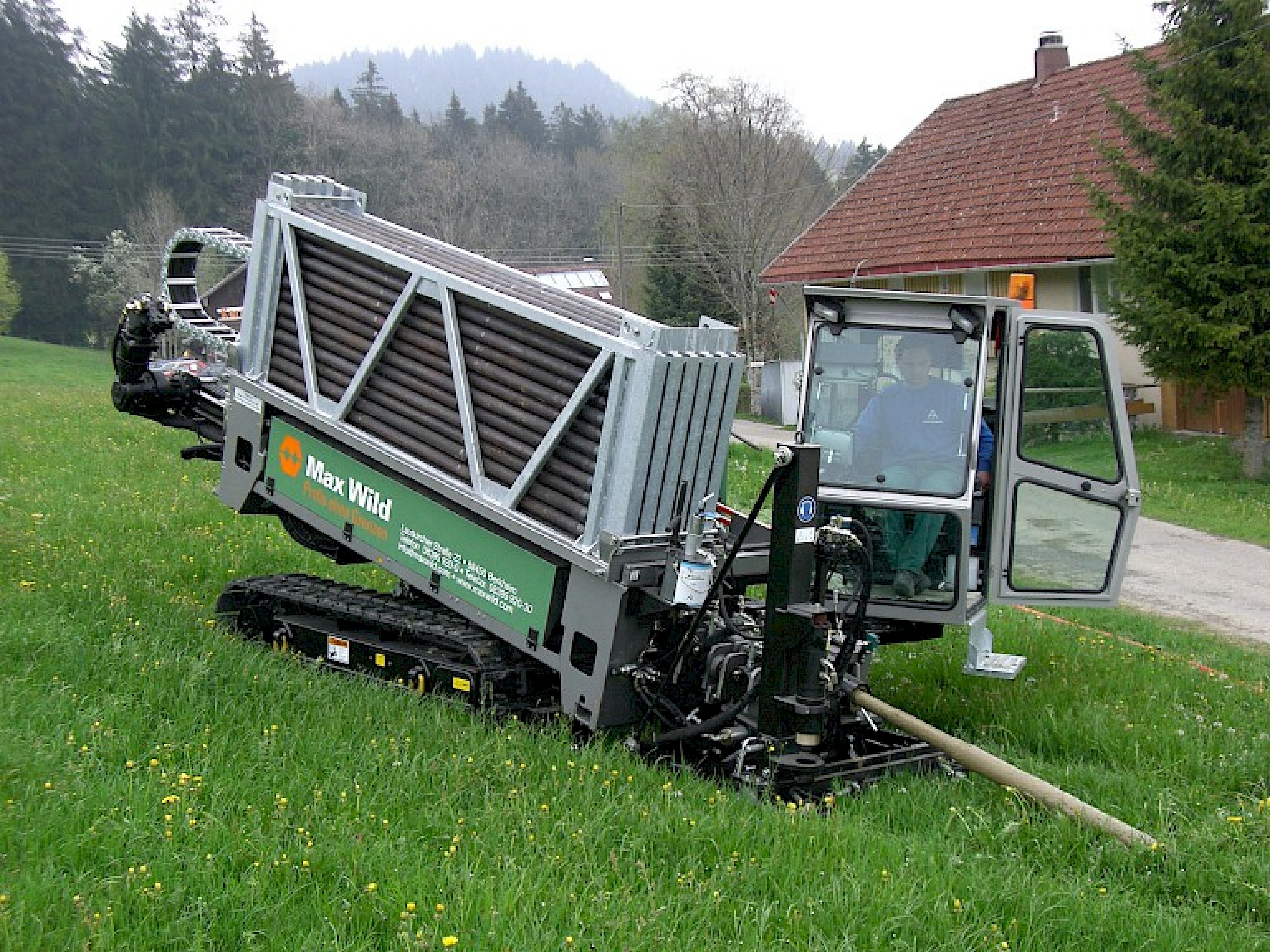

15 Tonnen Bohrgeräte
Daten & Fakten
Auch diese Anlage verfügt über die automatische Bohrdatenerfassung. Unsere „Kleine“ kommt immer dann groß raus, wenn auf engstem Raum gearbeitet werden muss, oder wenn der Untergrund nicht besonders tragfähig ist. Mit dem geringen Gewicht von nur 12 Tonnen und einem Bohrradius von 55 Metern bietet Ihnen unser 15-Tonner beides: eine starke Leistung und höchste Flexibilität
| Merkmal | Wert |
|---|---|
| Reichweite | 210 m |
| max. ∅ bis | 600 mm |
| Zug- und Schubkraft | 15 t |
| Bohrradius | 55 m |
| Drehmoment | 7.000 Nm |
| Gewicht | 12 t |
| Maße | 6,40 x 2,10 m |

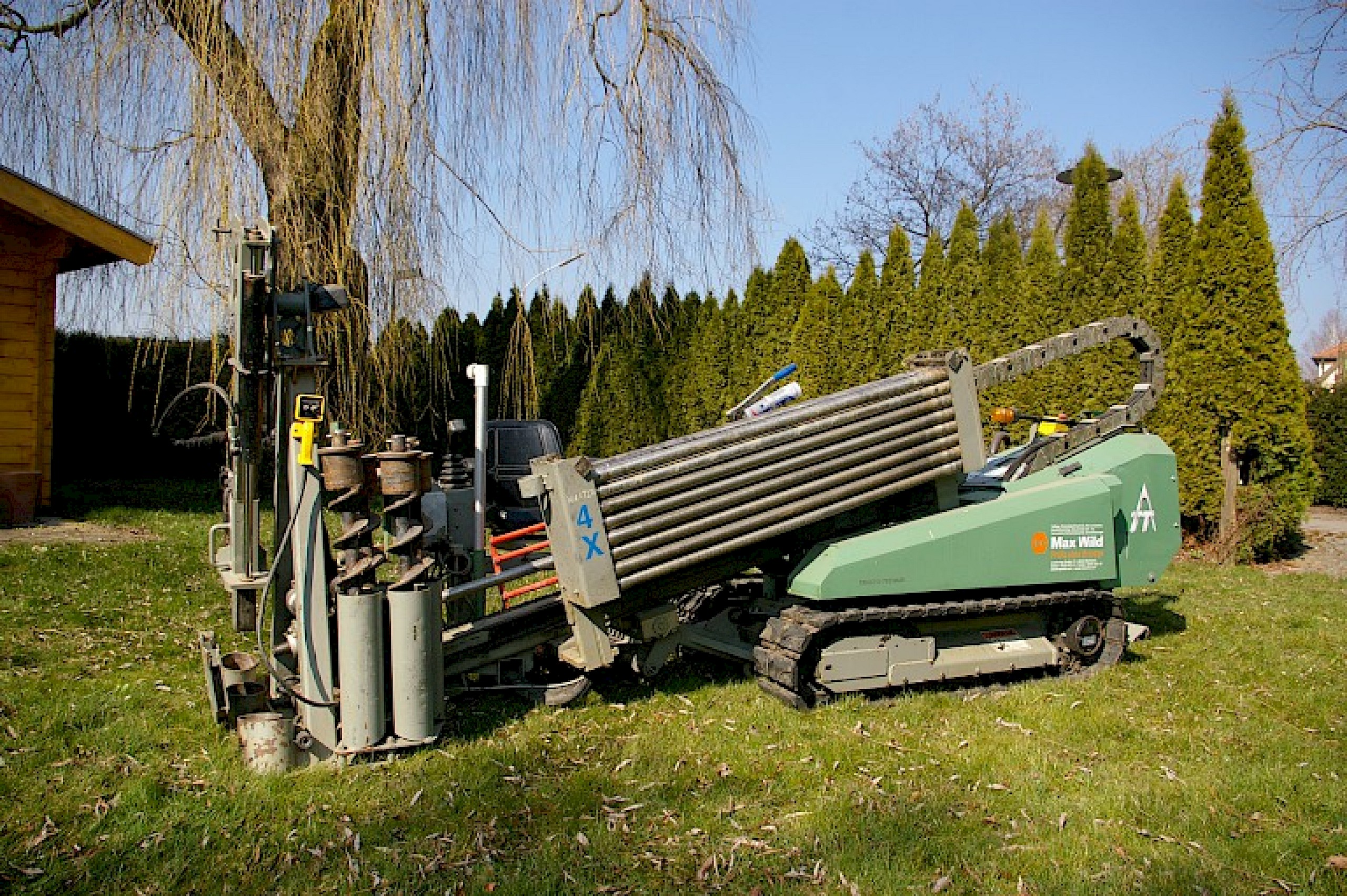

4 Tonnen Bohrgeräte
Die kleinste und stärkste Bohranlage in ihrer Leistungsklasse
Unsere kleine, kompakte und damit auch sehr wendige 4-Tonnen-Bohranlage „Grundodrill “ bewährt sich besonders bei engen Platzverhältnissen und in sandig-lehmigen Böden.
Eine kleine Aufstellfläche und das geringe Gewicht verursachen kaum Flurschäden. Vor allem in schwer erreichbaren Gebieten, wo der Transport von schwerem Gerät problematisch ist, in Wohngebieten, auf schmalen Wegen oder bei Hausanschlüssen, ist unsere 4-Tonnen-Bohranlage das ideale Einsatzgerät. Es bietet dazu eine unglaubliche Reichweite von ca. 100 Metern.
| Merkmal | Wert |
|---|---|
| Reichweite ca. | 100 m |
| max. ∅ bis | 160 mm |
| Zug- und Schubkraft | 4 t |
| Drehmoment | 1.300 Nm |
| Größe der Startgrube | 1,00 x 1,50 m |
